¶ Lenovo L2440pwC
¶ Benötigtes Material
- Kreuzschlitzschraubendreher (verschiedene Grössen) und evtl Schlitzschraubendreher
- Pry Tool (Kunststoffhebelwerkzeug)
- 2 geeignete Widerstände (gemäss Schaltplan bzw. Abbildung)
- Isolierband oder anderes geeignetes Klebeband
- Behälter für Schrauben
¶ Vorbereitung
- Für ausreichend Platz und einen sauberen Arbeitsplatz sorgen.
- Den Monitor vollständig vom Stromnetz trennen und vor dem Starten mindestens 1-2 Minuten warten, um Stromschläge zu vermeiden.
- Material bereitlegen.
¶ Tipps und Tricks
- Wenn Teile auseinandergenommen werden, die Orientierung beibehalten oder markieren, sodass das Zusammenbauen einfacher wird.
- Magnetischer Schraubenzieher und Schraubenbehälter sorgen dafür, dass die Schrauben nicht verlorengehen.
- Teile, die nicht mehr benötigt werden, an einen anderen Ort legen, um Verwechslungen zu vermeiden und Platz zu sparen.
- Wir empfehlen den Bildschirm in der gleichen Orientierung zu behalten wie auf den Bildern (Knöpfe nach unten zeigend)
¶ Schritt 1: Gehäuse öffnen
- Den Monitor mit der Vorderseite nach unten auf eine weiche Unterlage oder den Tisch legen.

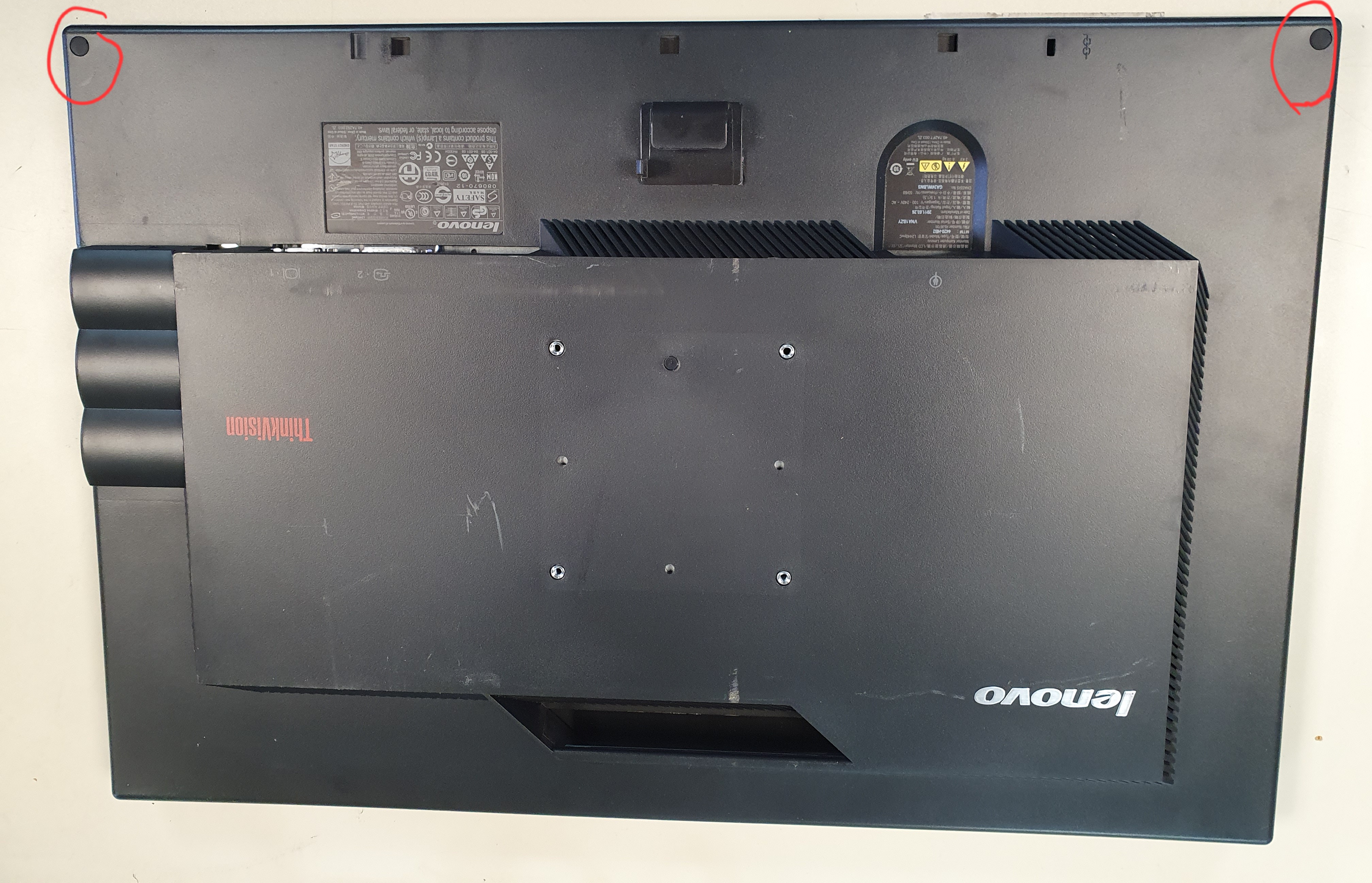

- Alle Schrauben auf der Rückseite entfernen. Einige der Schrauben befinden sich eventuell unter Plastik- oder Gummiabdeckungen. Die Abdeckungen lassen sich z. B. mit einem dünnen Schlitzschraubendreher entfernen.
- Mit dem Pry Tool vorsichtig entlang des Spalts zwischen Rückschale und Rahmen fahren, um eventuell vorhandene Klebestellen zu lösen.
- Das Pry Tool zwischen Rahmen und Rückabdeckung einsetzen und die Gehäuseteile vorsichtig auseinanderhebeln, bis sich die Rastnasen (Klickmechanismus) hörbar lösen.
Achtung: Im Bereich der Bedientasten können Kabel mit der Gehäuseabdeckung verbunden sein. Das Gehäuse daher nicht ruckartig auseinanderziehen.
- Das Kabel zwischen Rahmen und Elektronik vorsichtig abstecken.

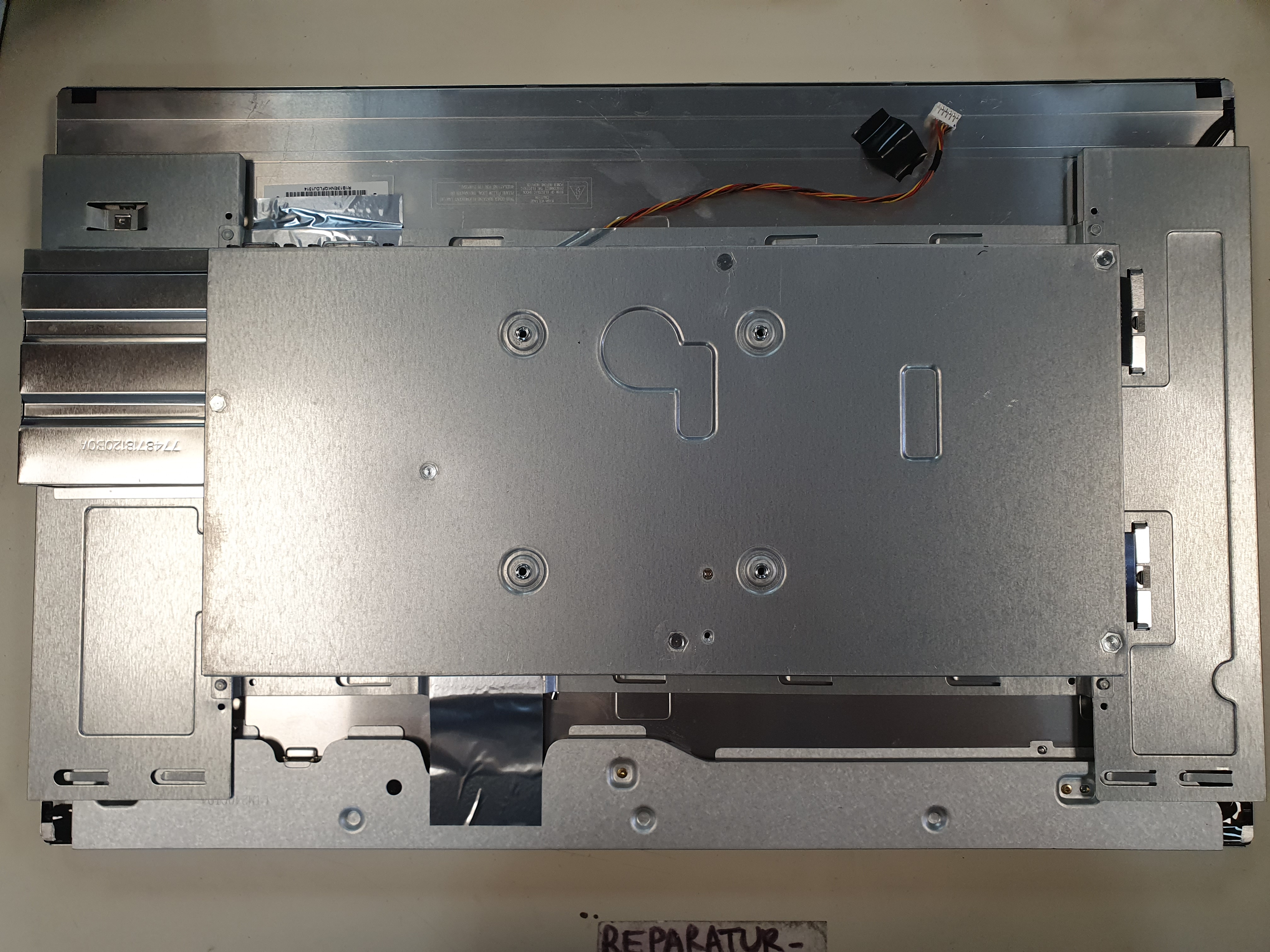

¶ Schritt 2: Innere Abdeckungen entfernen
- Die Kunststoffteile des Gehäuses beiseitelegen.
- Den Bildschirm flach auf den Tisch legen.

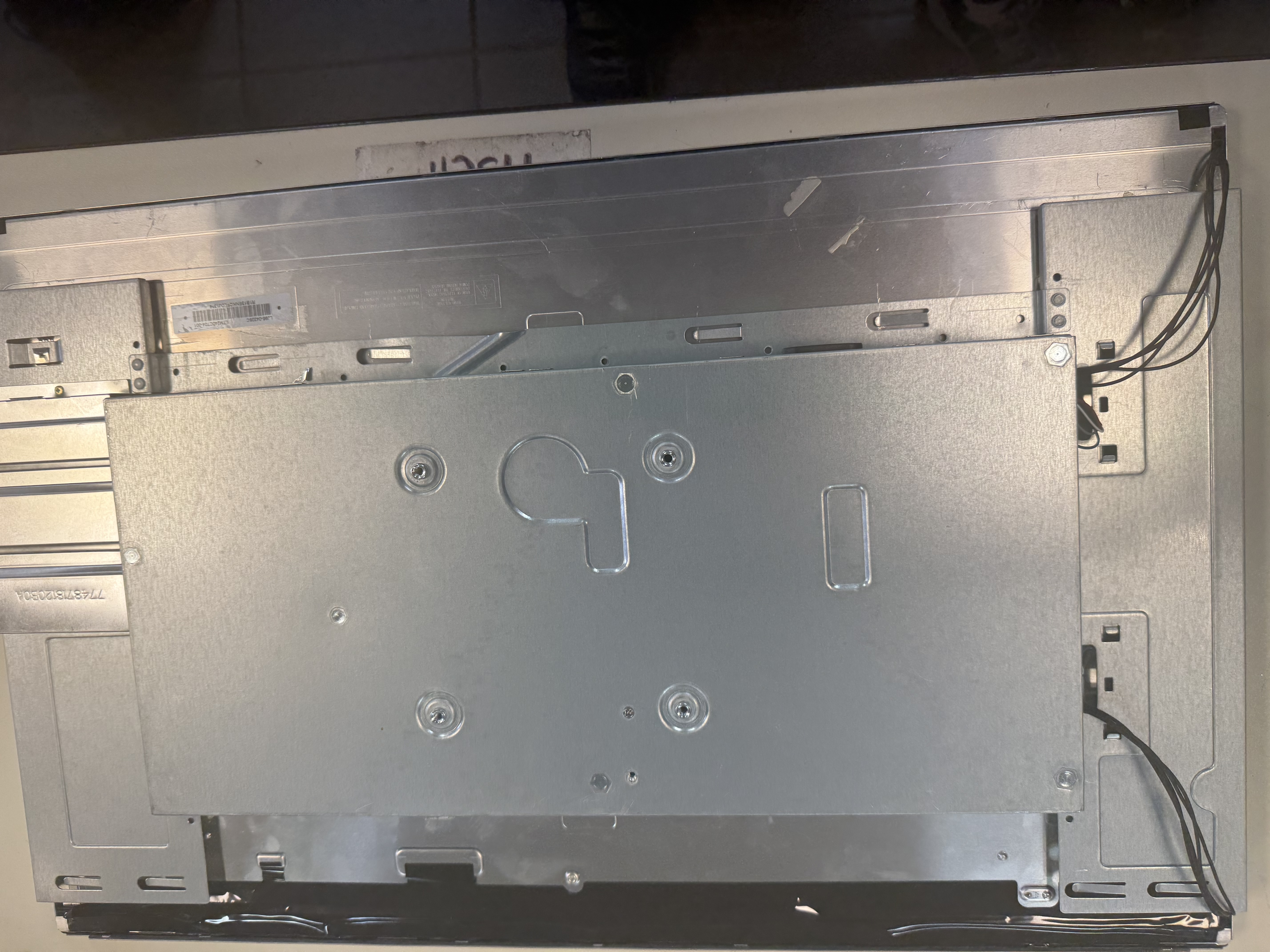

- Alle sichtbaren Schrauben der inneren Halterungen entfernen (wir haben 8 gezählt).

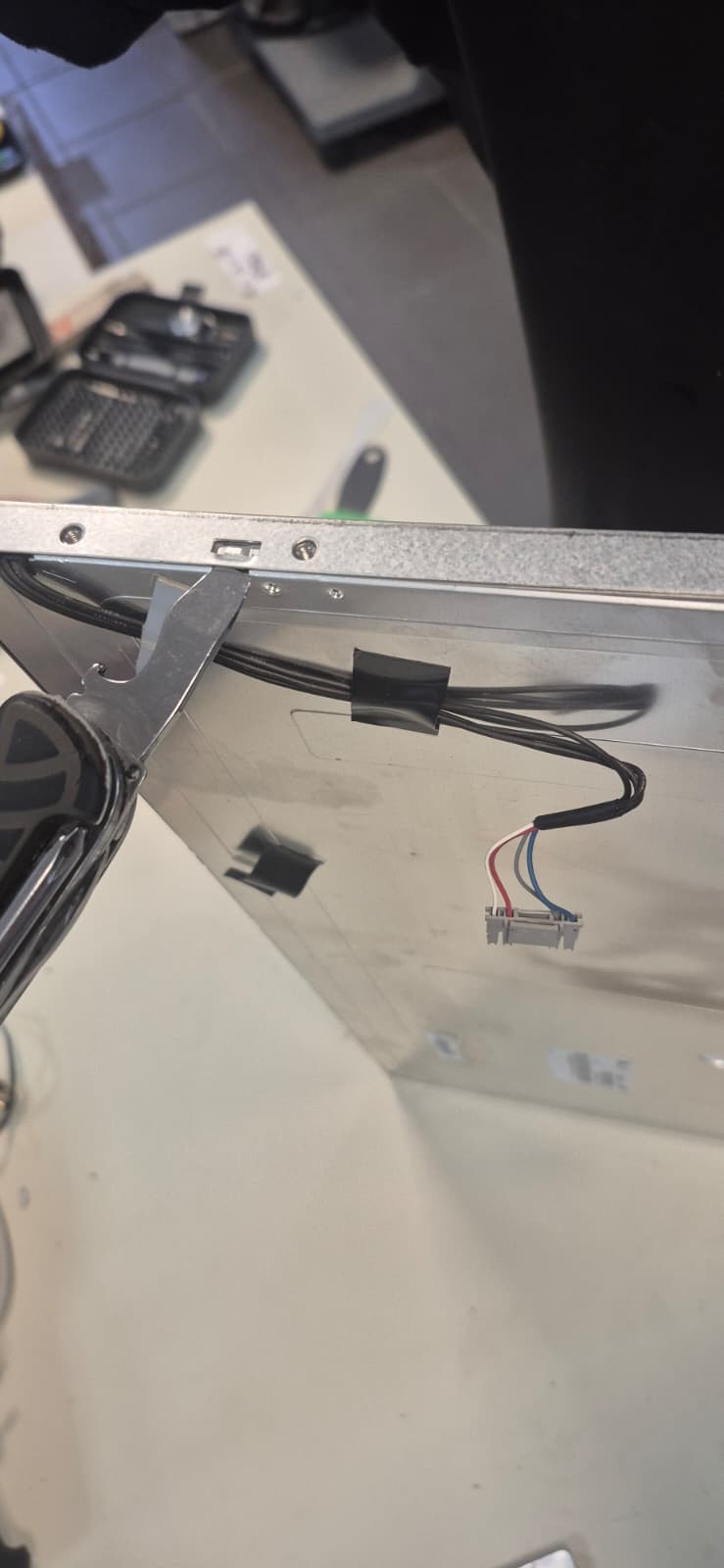

- Falls Kabel mit Klebeband oder Klebepads befestigt sind, diese vorsichtig lösen.
- Flachband-Verbindungskabel zwischen Elektronik und LCD-Bildschirm ausstecken.

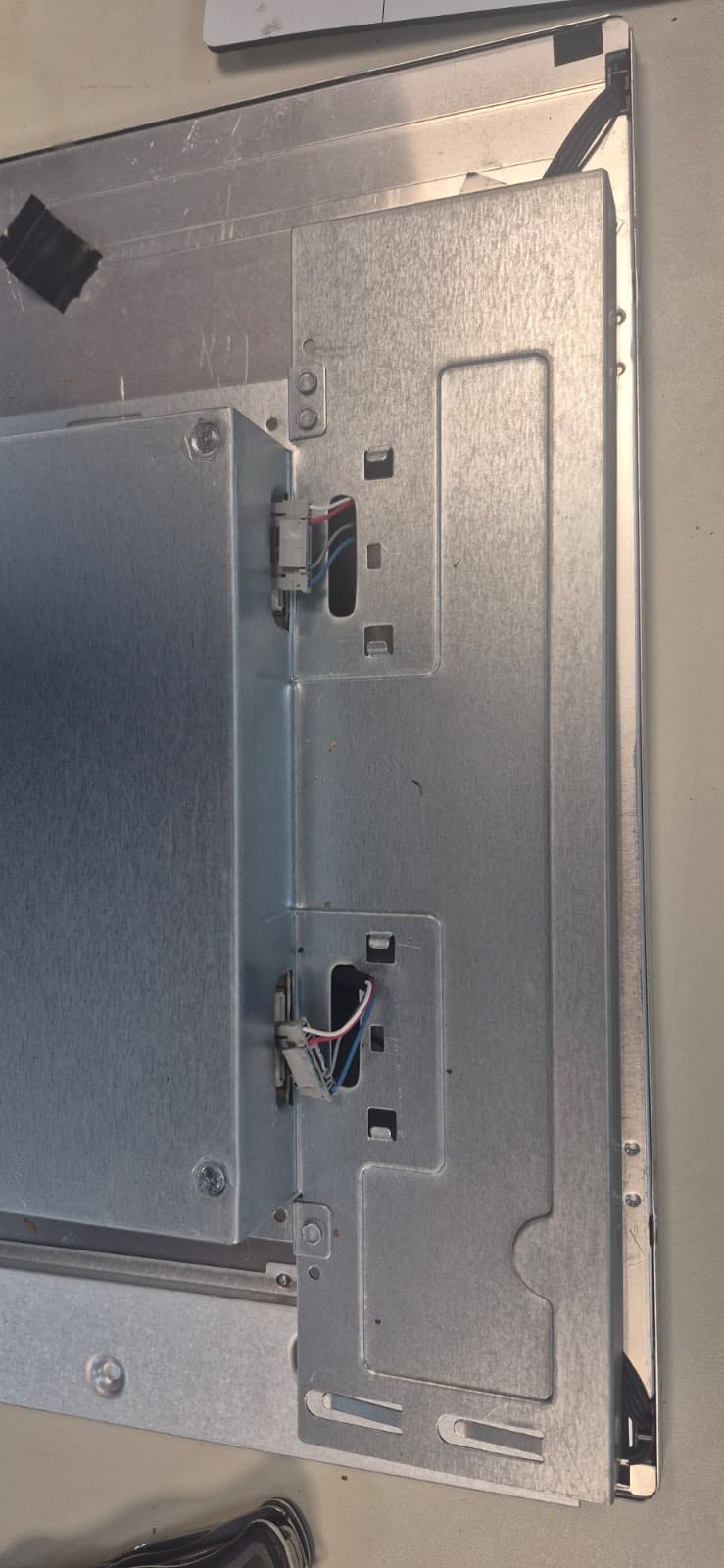

- die beiden Kabel von der Elektronik zu den Ecken des Bildschirms können eingesteckt bleiben
- die kleinere Box auf der rechten Seite entfernen.

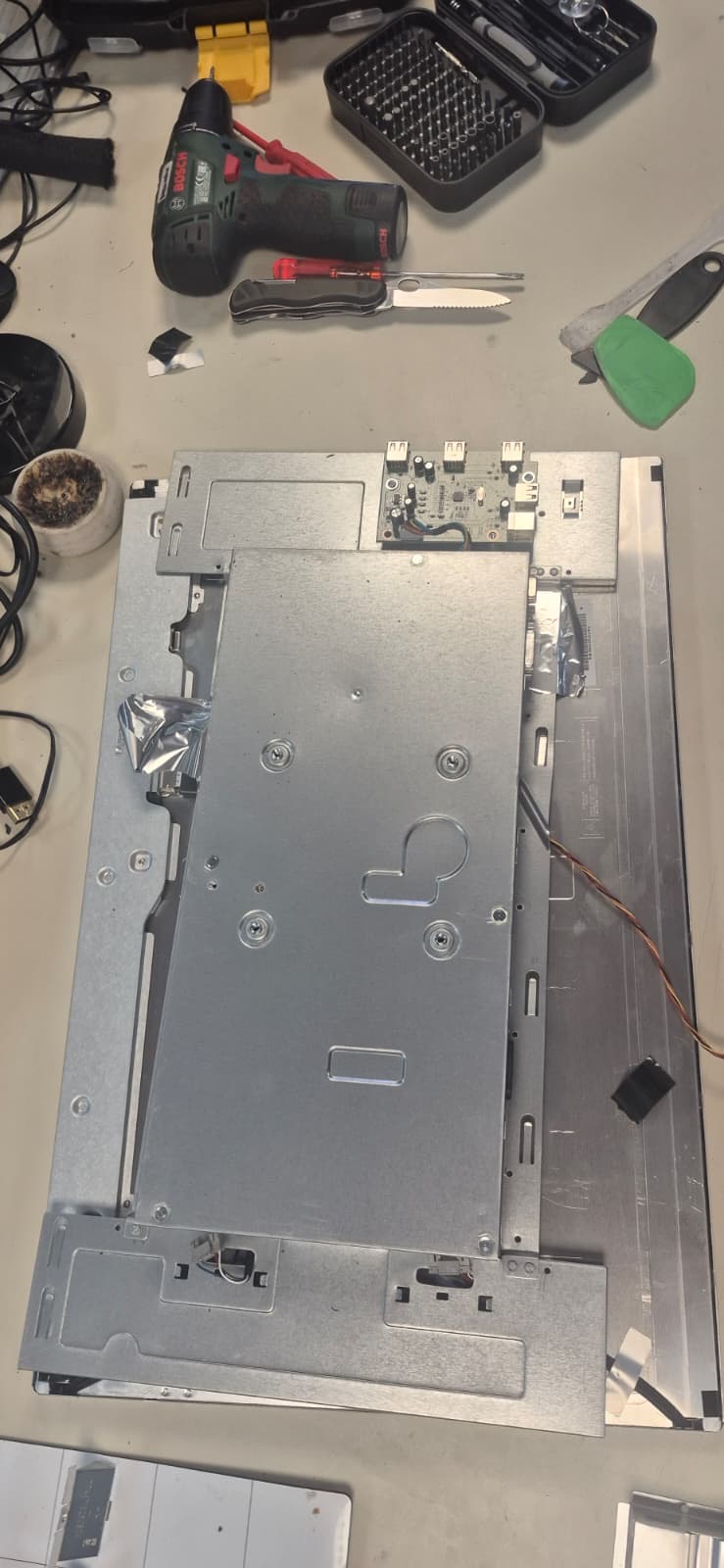

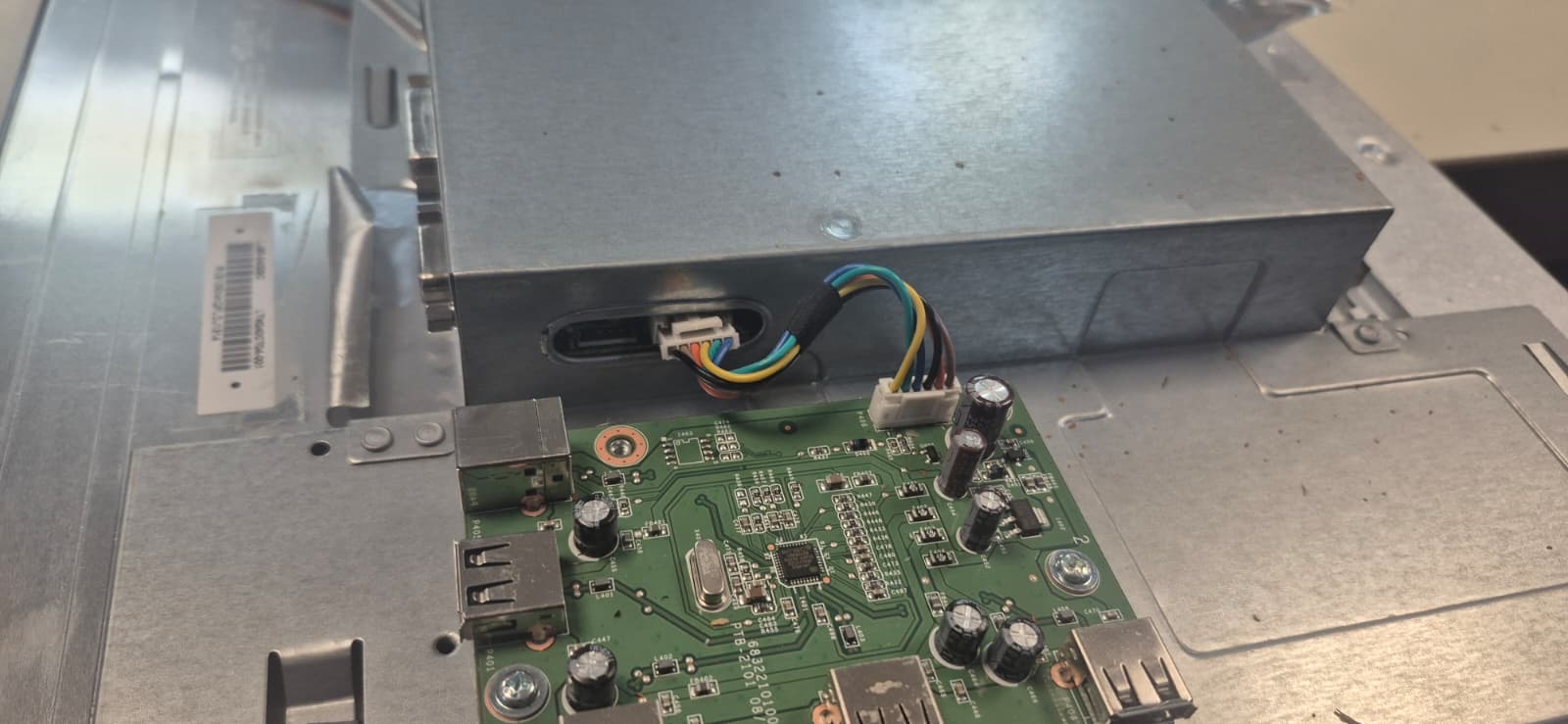

- das Board mit den USB Anschlüssen unter der kleinen Box neben dem grösseren Gehäuse ausstecken und ausschrauben, das wird nicht mehr benötigt. (siehe Bild)
- Zum Schluss noch das grössere Gehäuse abbauen. (Achtung Kleber zuerst entfernen)
¶ Schritt 3: Steuerplatine entfernen und Stecker modifizieren
- Das rechte Steuerboard ausbauen (nicht wo Strom reingeht) und beiseitelegen (das wird nicht mehr gebraucht).

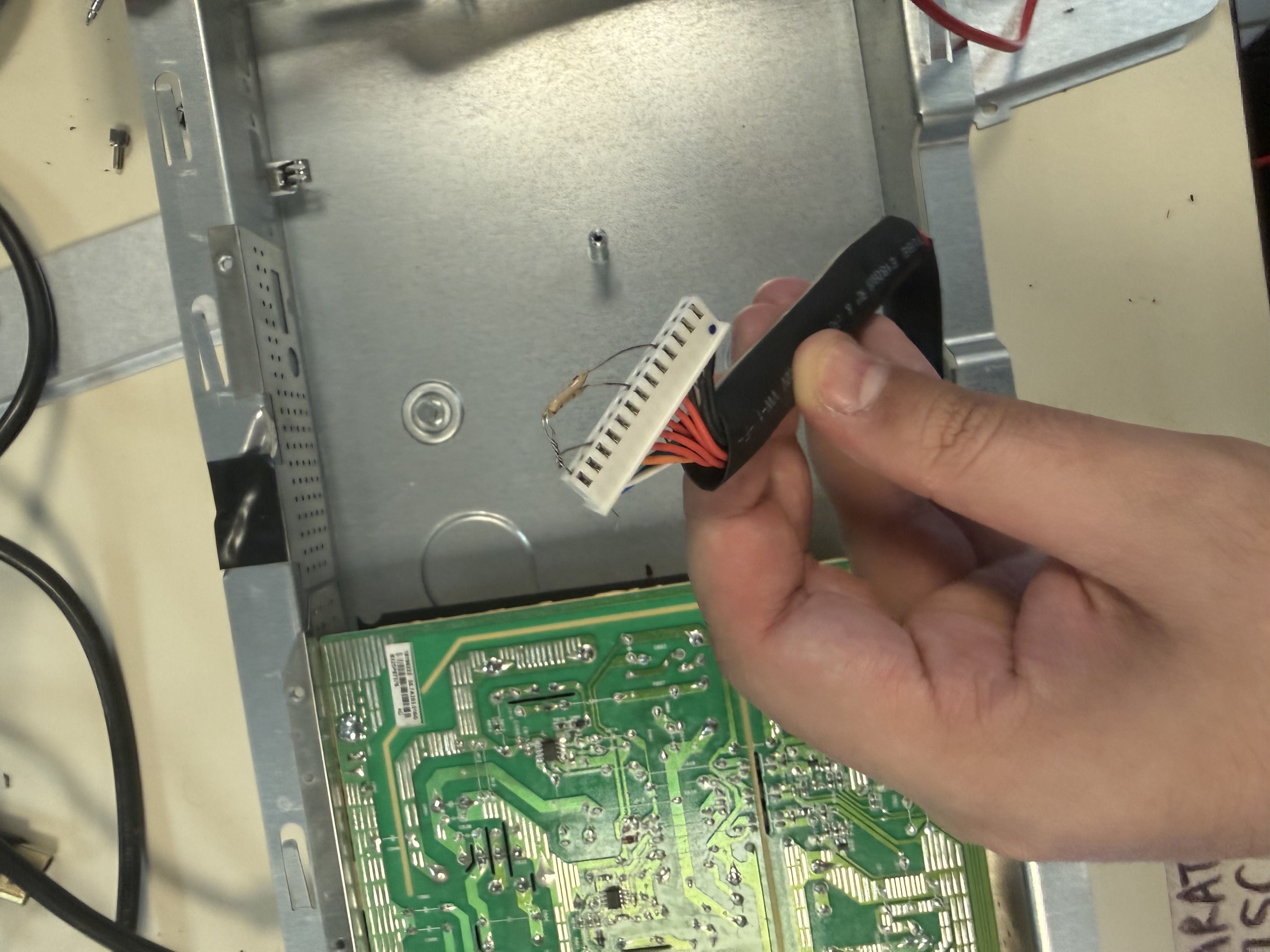

- Im entsprechenden Stecker die Pins 1, 3, 7 und 10 mit Widerständen überbrücken, wie in der zugehörigen Abbildung dargestellt.
TODO!!!! Das Diagramm ist noch falsch
- Alle freiliegenden Metallteile der Widerstände und Kontakte sorgfältig mit Isolierband abdecken.

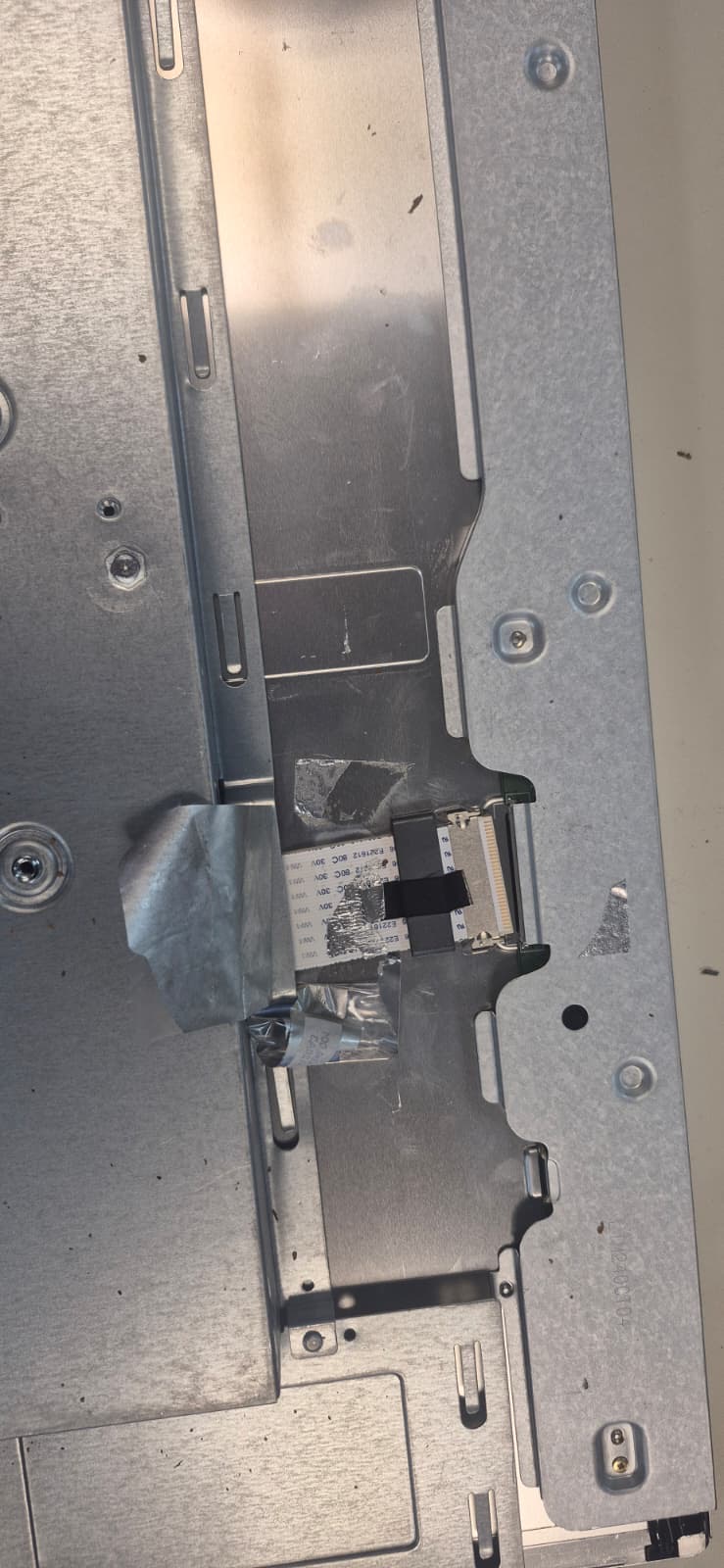

- Den modifizierten Stecker mit Klebeband fixieren, damit er sich nicht lösen oder bewegen kann.
- Sobald der modifizierte Stecker befestigt ist, kann alles auf die Seite für später, jetzt arbeiten wir an dem LCD-Panel weiter.
¶ Schritt 4: LCD-Panel entfernen
- Das Displaymodul aus dem Metallrahmen lösen.
- Das Modul ist mit Rastnasen befestigt (der gleiche Steckmechanismus wie am Anfang).
- Befestigungen vorsichtig lösen, gegebenenfalls mit einem Schlitzschraubendreher.
-
Das Flachbandkabel bzw. die Verbindung zur LCD-Steuerelektronik abstecken, falls diese noch angeschlossen ist.
-

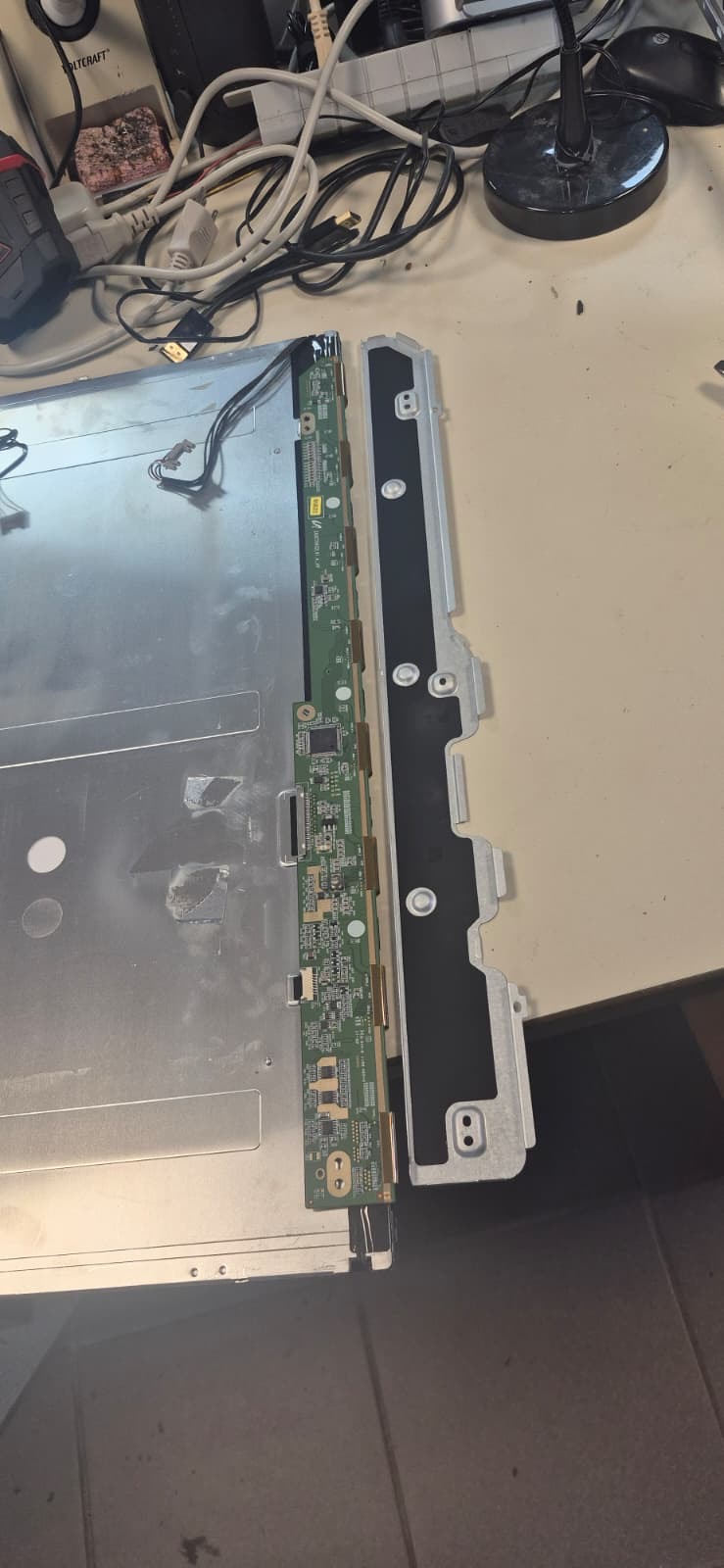

Die LCD-Steuerelektronik ist unter einer Metallabdeckung und evtl mit Klebestellen fixiert. Beides muss von der Metalloberfläche gelöst werden.
-

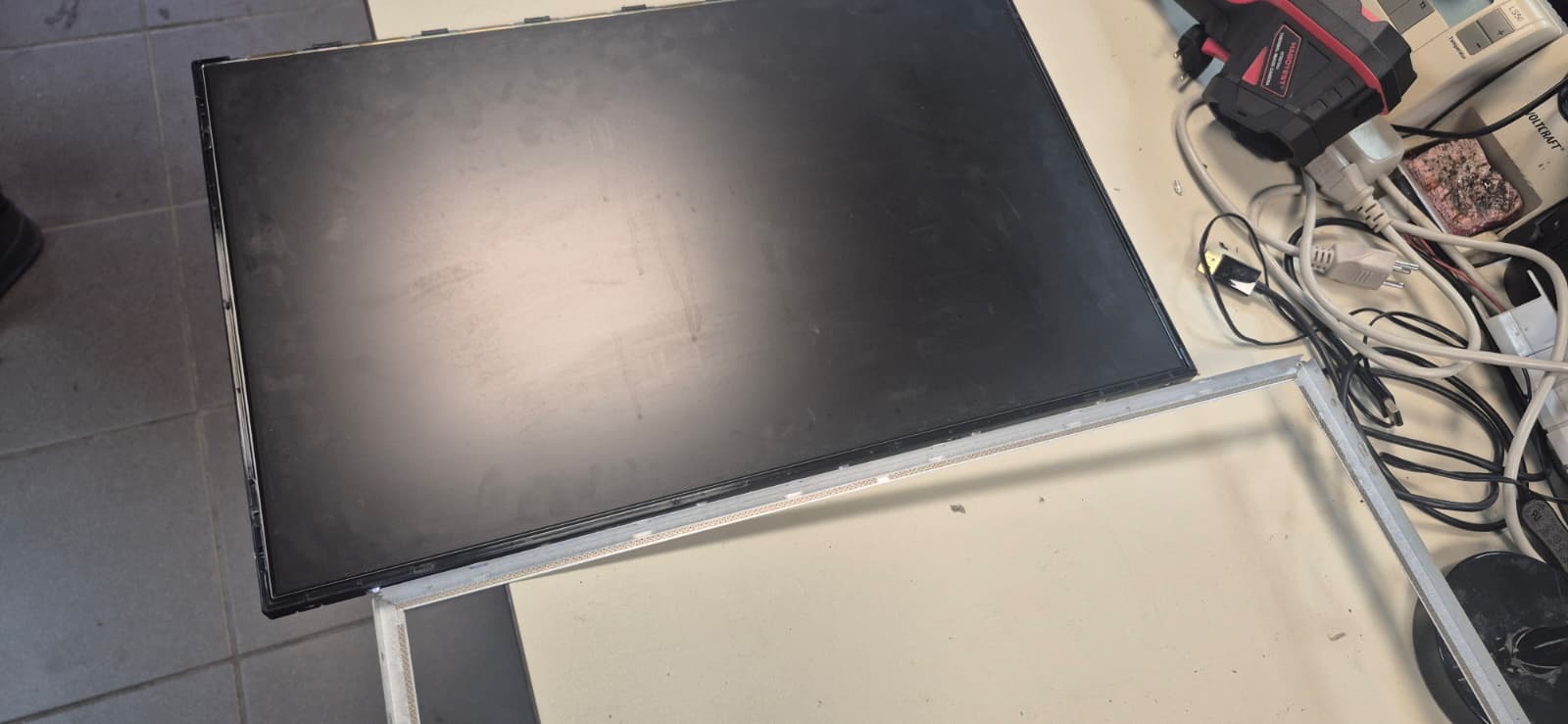

Das LCD-Panel vorsichtig entfernen. Dies ist die äusserste dunkle beziehungsweise schwarze Schicht des Displays (das wird nicht mehr gebraucht).
-
Nach dem Entfernen des LCD-Panels den Metallrahmen wieder montieren.
Hinweis: Die darunterliegenden Diffusor- und Lichtschichten sollten möglichst sauber und unbeschädigt bleiben, da sie später für eine gleichmässige Lichtverteilung sorgen.
¶ Schritt 5: Zusammenbau und Funktionstest
- Alle verbleibenden Komponenten wieder sicher befestigen.
- Das Gehäuse vollständig zusammenschrauben (ein paar Schrauben werden nicht mehr benötigt, da nicht alles wieder eingebaut werden muss).
- Erst nachdem der Monitor wieder vollständig zusammengebaut ist, den Netzstecker einstecken.
- Prüfen, ob die Hintergrundbeleuchtung wie gewünscht leuchtet.
Achtung: Funktionstests niemals an einem geöffneten und unter Spannung stehenden
Gerät durchführen, sofern keine fachgerechten Sicherheitsmassnahmen getroffen wurden.
¶ Ergebnis
Nach erfolgreichem Umbau dient die Hintergrundbeleuchtung des Monitors als grossflächige Lichtquelle. Durch das Entfernen des LCD-Panels wird das Licht der Hintergrundbeleuchtung sichtbar und das Gerät kann als Lampe oder Leuchtpanel genutzt werden.
(ergebnis Bilder Hinzufügen)
